ПРИЛОЖЕНИЕ Л

Схема холодильной установки

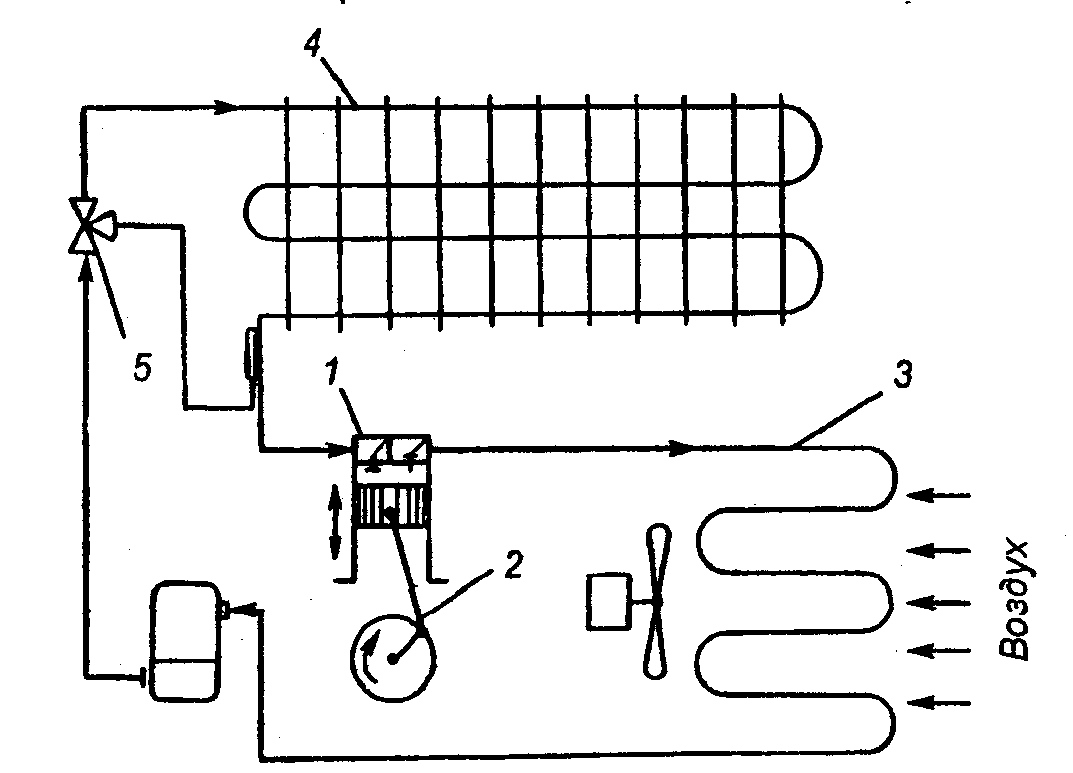

Рисунок 1 – Схема компрессионной холодильной установки

1 – компрессор поршневой; 2 – привод компрессора; 3 – конденсатор; 4 – испаритель; 5 – терморегулирующий вентиль
